浴室鏡觸摸開關(ON/OFF)XD-625B

產品簡介

工作電壓：DC：6-12V
負載類型：LED光源及各類直流電器
負載功率：≤36W
外形尺寸：56X61X10mm

產品詳情

產品參數

雄大開關XD-621

型號：XD-625B

名稱：LED浴室鏡觸摸開關 (ON/OFF)

工作電壓：DC：6-12V

負載類型：LED光源及各類直流電器

負載功率：≤36W

外形尺寸：56X61X10mm

產品特點

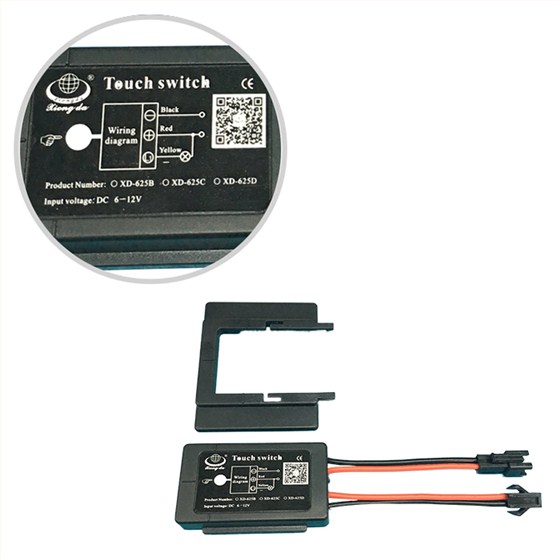

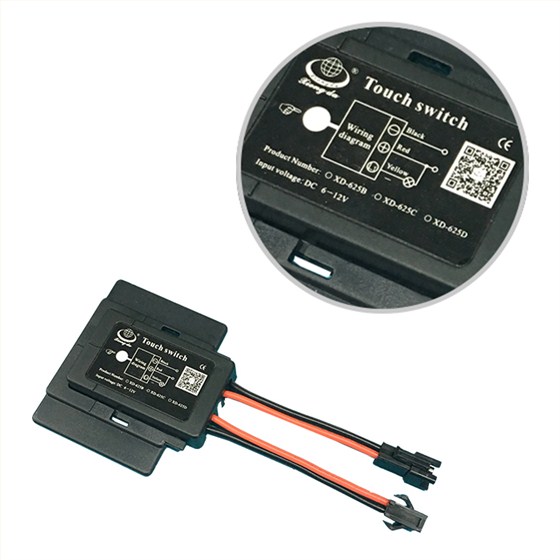

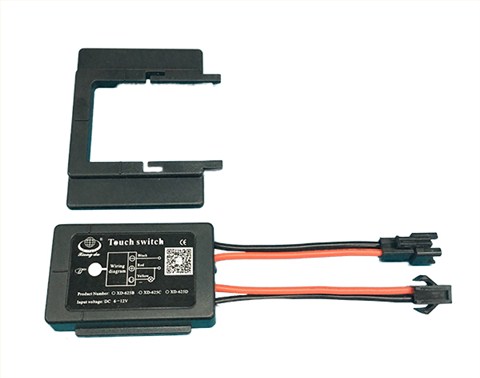

產品展示

觸摸開關XD-621

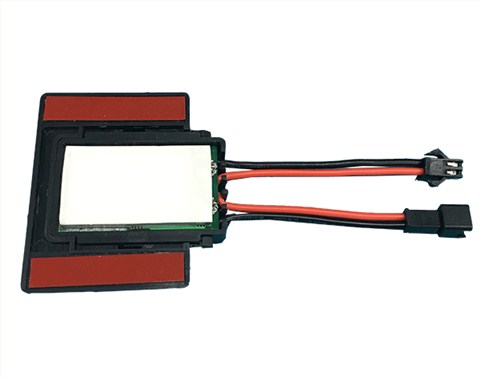

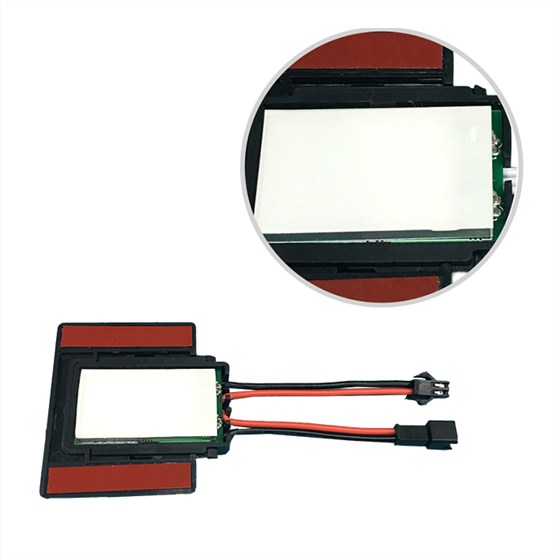

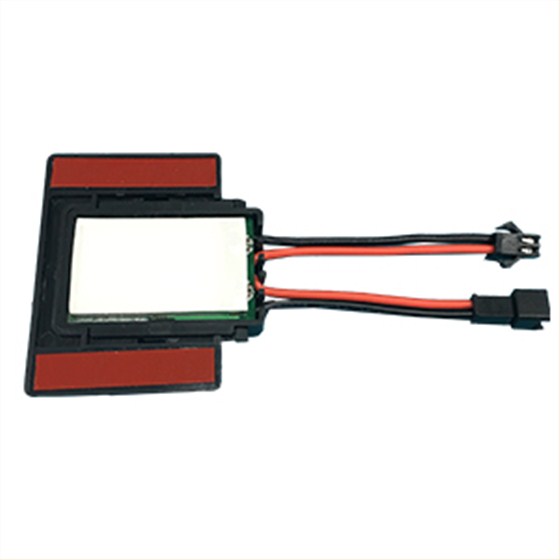

樣板展示

觸摸開關XD-621樣板展示

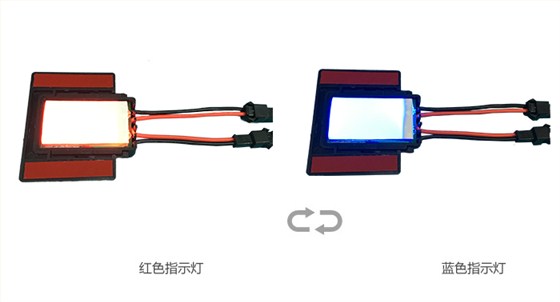

開、關燈顏色狀態變換效果圖

XD-625D關燈狀態和開燈狀態是紅轉藍

安裝步驟

注：安裝前請先切斷電源總開關。
01： 將主機上：帶針的公端紅線和黑線接“+、-”DC：6-12V輸入，帶孔的母端紅線和黑線為“+、-”DC：6-12V輸出接LED燈帶。
02： 在鏡面設計一個觸摸點，觸摸點大小直經18-20mm，首先要將鏡片觸摸點周圍的水銀打掉，打掉的水銀寬最好為1.5-2MM，打掉的水銀部位剛好背光也可以透出，一目了然的能看到觸摸位置，即美觀，又方便找到觸摸開關位。
03： 在鏡面設計一個觸摸點，觸摸點大小直經10-18mm，首先要將鏡片觸摸點周圍的水銀打掉，打掉的水銀寬最好為1.5-2MM，打掉的水銀部位剛好背光也可以透出，一目了然的能看到觸摸位置，即美觀，又方便找到觸摸開關位
04： 安裝開關時在觸摸點上做一個中心十字線，開關插槽上有三條箭頭線，三條箭頭線要對準觸摸點上的十字線的任意三條線，（因?yàn)橛|摸開關板上最中心直徑15mm的位置為觸摸感應區域，所以一定要將觸摸開關板上的觸摸感應區域?qū)?zhǔn)鏡面打掉的水銀部位的觸摸點），對準位后才能觸摸得到，插槽上自帶粘膠，粘膠表面有一張貼紙，把貼紙拿掉，對好位貼在鏡片反面即可，貼上后將開關盒插入插槽內，測試開關沒問題了要確保永久不脫落，可用其它方式打膠到插槽上再固定。
